Geosphären mit Fünf- und Sechsecken (Goldberg-Polyeder)

Interessant sind auch Kuppeln, wo nur  Fünf- und Sechsecken als Seitenflächen vorkommen, wobei die Fünfecken immer regelmäßig sind und dessen Anzahl 12 beträgt.
Übrige Seitenflächen sind sechseckig.  Die Sechsecke sind meistens unregelmäßig. Sie sind auch als Goldberg-Polyeder bekannt.
Die kleinste solche Kuppel ist das
abgestumpftes Ikosaeder mit 12 Fünf- und 20 regelmäßigen Sechsecken.

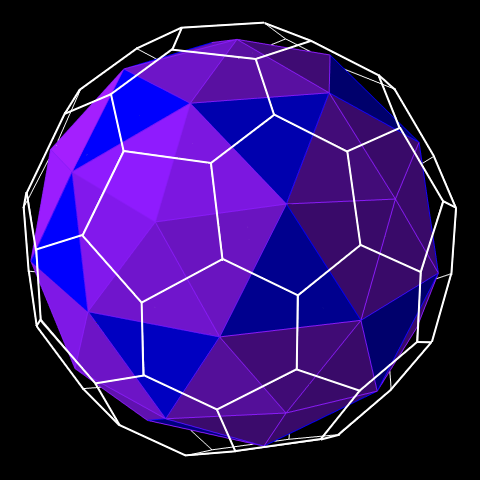

Diese Kuppeln sind dual zu geodätischen Kuppeln aus Dreiecken.

Umrechnung

Drei Typen solchen Kuppeln kann man unterscheiden:

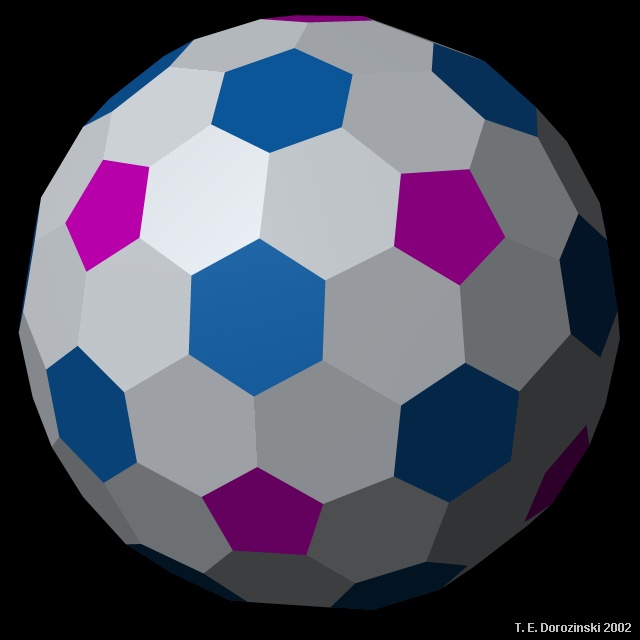

   Typ I, wo die Fünfecke gleiche Lage  wie im Dodekaeder haben (lila Fünfecke in oberen Bildern). Diese Kuppeln sind dual zu geodätischen Kuppeln Klasse I.
   Typ II, wo die Fünfecke gleiche Lage  wie im abgestumpften Ikosaeder haben (rote Fünfecke in oberen Bildern).
Diese Kuppeln sind dual zu geodätischen Kuppeln Klasse II.
   Typ III, Kuppeln ohne Symmetrieebenen. Diese Kuppeln sind dual zu geodätischen Kuppeln Klasse III (siehe unten).

Anzahl der Seitenflächen einer Kuppel kann man aus folgenden Formeln errechnen:

Klasse I:    Fn = 10 * n * (n - 2) + 12,  wobei n =>3 ist.
Klasse II:
Fn,n = 30 * n * (n - 2) + 32,  wobei m = n =>2 ist.
Klasse III:  Fm,n = 10 * (m² + m n + n²) + 2

So bekommen wir entsprechend :

  =  Kuppel als o2c-Objekt.

Klasse  I:

F3  =    42

F4  =    92

F5  =  162

F6  =  252

F7  =  362

F8  =  492

F9  =  642

F10 =  812

F11 =1002

Klasse II:

F2  =     32

F3  =   122

F4  =   272
      F5  =   482

F6  =   752

F7  = 1082

F8  = 1472

F9  = 1922

Klasse III:

F2,1  =     72

F3,1  =   132
      F3,2  =   192

F4,1  =   212

F4,2  =   282

F5.1  =   312

F6,1  =   432

F7,1  =   572

F8,1  =   732

F9,1  =   912

 und  so weiter.

Hinweis:

Anzahl der Ecken kann man dann aus dieser  Formel errechnen:

    E = 2F - 4

 und  dann auch Anzahl der Kanten aus dem Eulerschen Polyedersatz:

    K = E + F - 2

oder

    K = 3F - 6

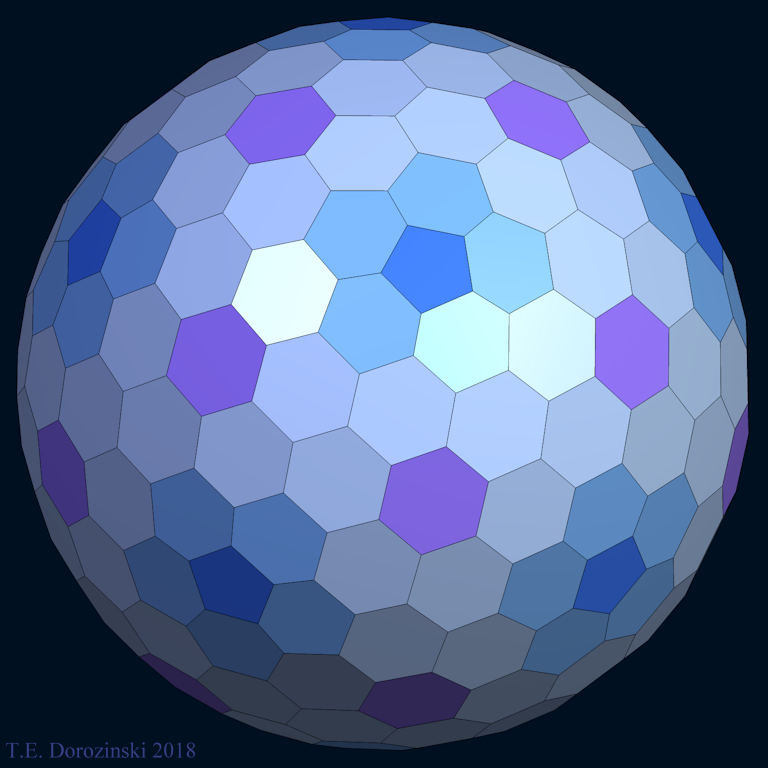

Klasse III - Beispiele

Animierte Beispiele



Equilaterale Kuppeln

Man kann Sechsecke in diesen Kuppeln so verändern, dass alle Kanten gleich lang werden. Leider, die Rundheit leidet ein wenig darunter. Hier drei Beispiele:

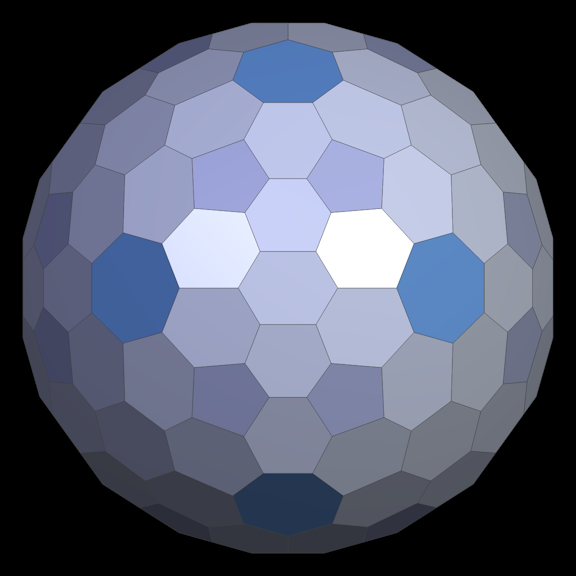

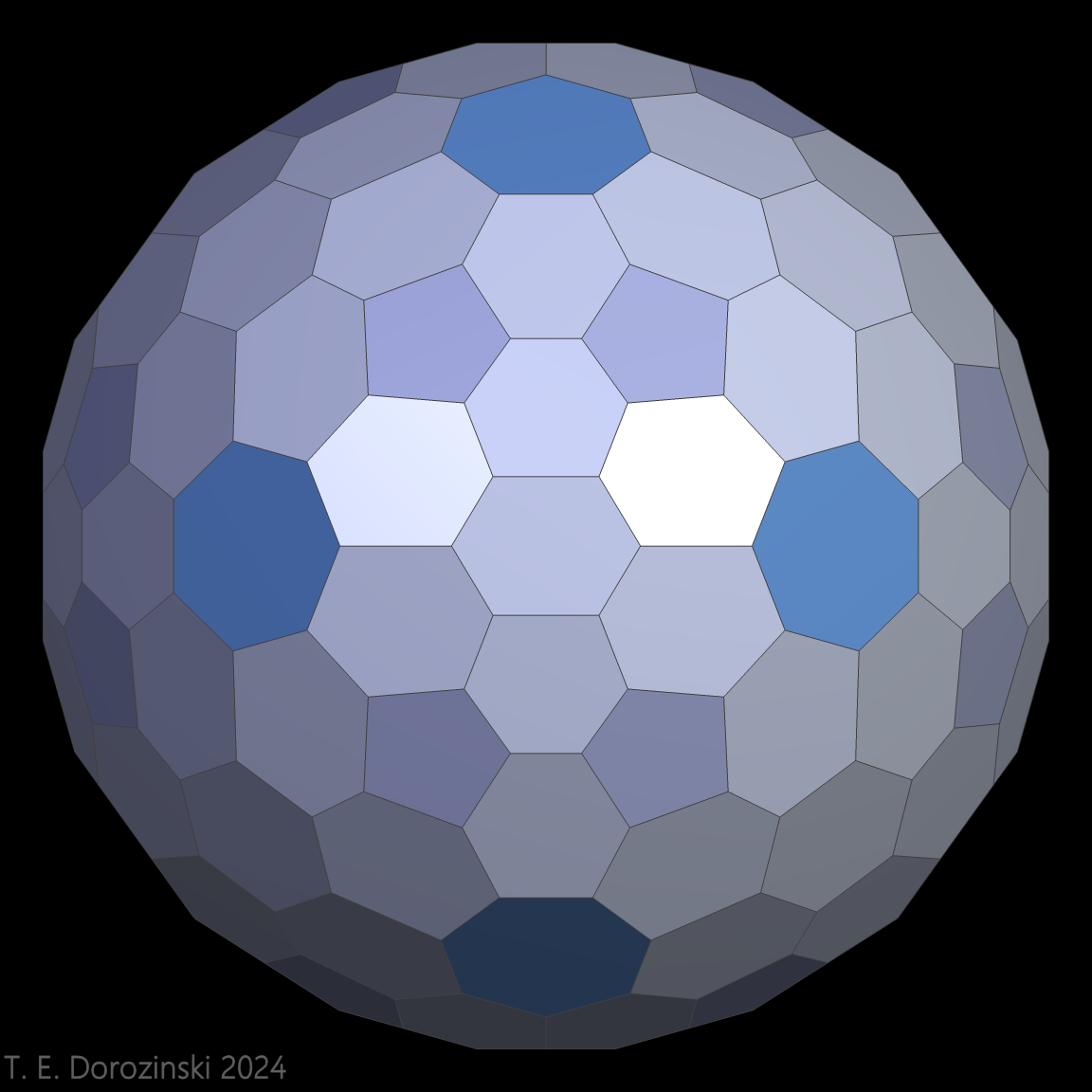

Atypische Kuppel


Stand: 04.12.2020
