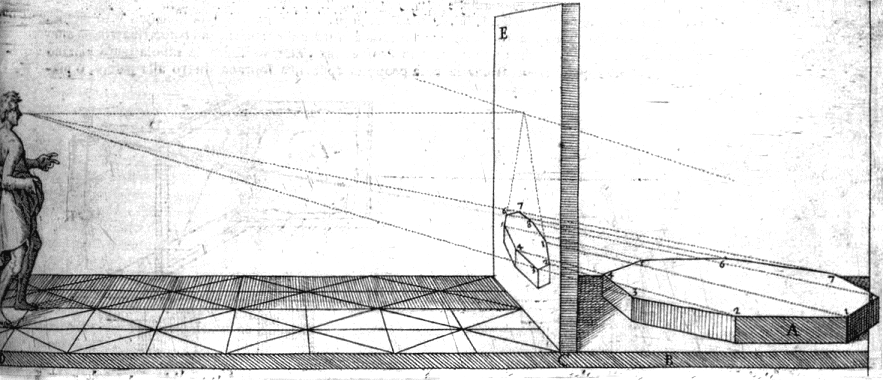

Rysunek pochodzi z traktatu da Vignoli* - wydanego pośmiertnie - Due regole della prospettiva pratica ("Dwie reguły praktycznej perspektywy", Bolonia 1583).
Na pierwszy rzut oka mamy wrażenie, że rysunek jest poprawny i dobrze pokazuje zasadę rzutu środkowego (projekcji centralnej na płaszczyznę), jaką jest perspektywa.
Rysunek został wykonany jako perspektywa czołowa, której konstruowanie nie jest zbyt skomplikowane, gdyż posiada tylko jeden punkt zbiegu na horyzoncie, będący zarazem punktem głównym perspektywy. Wszystkie linie poziome prostopadłe do tła powinny zbiegać się w tym punkcie.

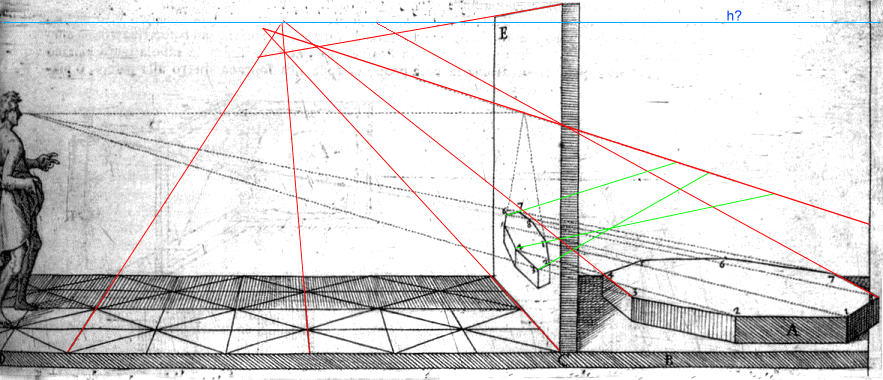

Próbę znalezienia horyzontu i punktu głównego widzimy na rysunku poniżej.
Trudno tu mówić o jednoznaczności tych elementów. Również perspektywiczne odwzorowanie ośmiobocznej płyty na płaszczyźnie E nie jest poprawne (zielone linie).
Przyczyn tych "niedokładności" już chyba nie sposób dociec.

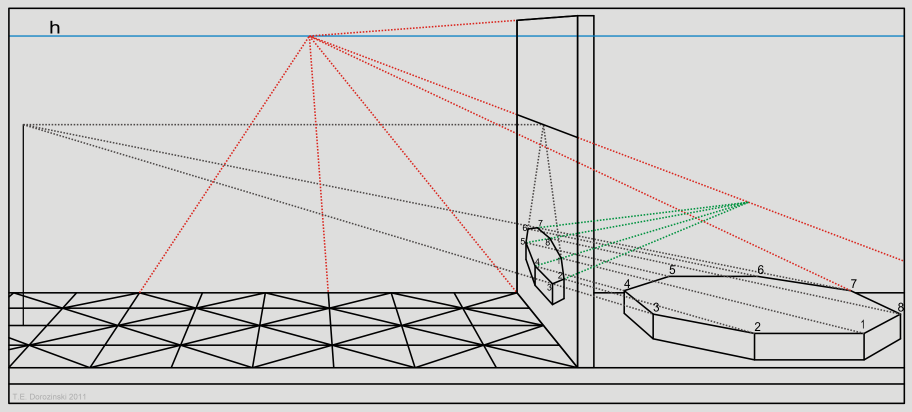

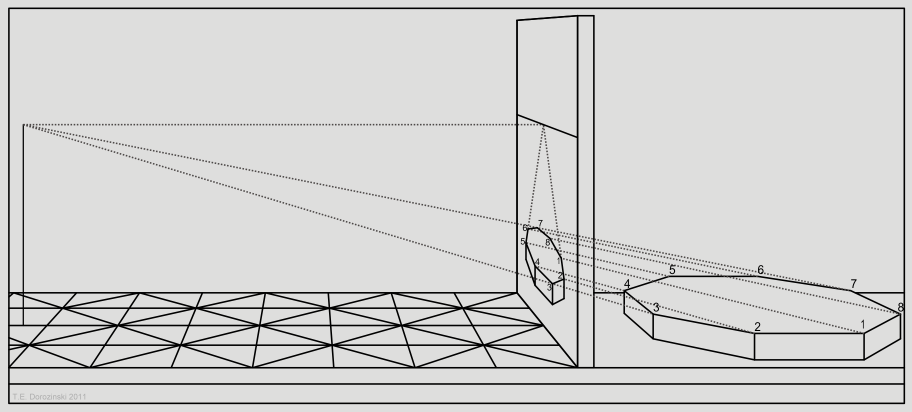

Poniżej próba rekonstrukcji geometrycznej tej sceny:
* Jacopo (lub Giacomo) Barozzi da Vignola (1507 - 1573) - włoski architekt i teoretyk architektury.
